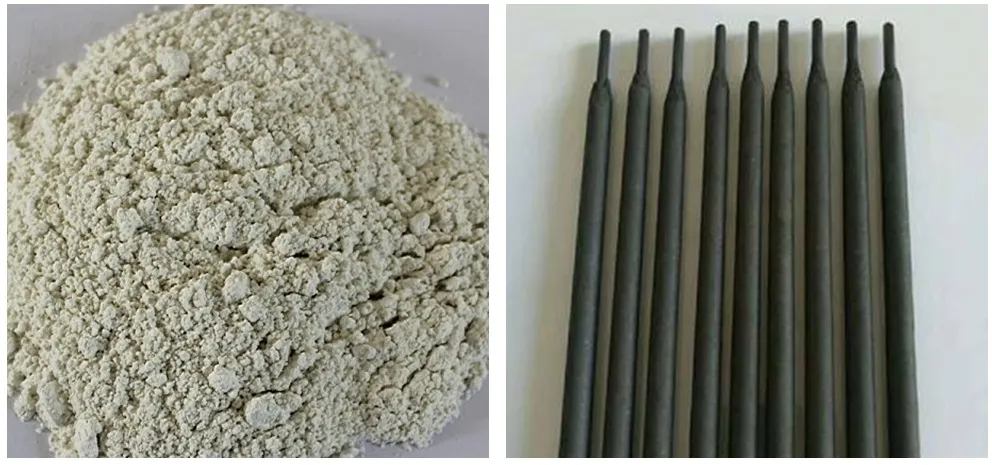

近年來，電焊條行業(yè)均在尋求少用或不用鈦白粉或減用金紅石等價高原料以降低生產(chǎn)成本的途徑，海泡石、白泥、葉蠟石等非金屬礦硅鋁酸鹽應用于電焊條中，均取得一定效果，但在滑性和塑性方面有所欠缺。而絹云母的綜合性能更加突出，有助于提高電焊條的質(zhì)量。

產(chǎn)品應用特點

1、絹云母屬于片狀鋁鉀硅酸鹽適合焊條的生產(chǎn)應用。

2、絹云母應用功能及特點：絹云母中K2O含量較高，具有較低的電離電位，在電弧燃燒過程中，有利于提供導電離子，使電弧燃燒穩(wěn)定。

3、絹云母S、P雜質(zhì)含量低（S含量0.015-0.018%），有利于降低熔敷金屬中的S、P，減少其裂紋傾向，提高抗裂性能。

4、吸水膨脹率低（葉蠟石，70.5%；海泡石，5.2%；鈦白粉，32.6%；絹云母，4.3%），對于減少焊條藥皮裂紋有益。

5、吸附水含量低（經(jīng)110℃×2h烘焙后，含水量為：葉蠟石，1.8%；白泥，5.2%；海泡石，5.8%；鈦白粉，2.4%；絹云母，2.5%），能提高其抗潮性能，減少熔敷金屬中的擴散氫含量，降低氣孔敏感性，提高X射線擦傷底片的級別。

6、由于呈細小鱗片狀，具有一定的彈性，塑性，可增加焊條涂料的滑性和在粉料缸中的流動性，改善其壓涂性能。

7、絹云母粒度分布均勻，不含大顆粒的外來雜質(zhì)，在電弧燃燒時不產(chǎn)生爆破，因此減少了飛濺物，同時降低了燃燒的聲音。

       結(jié)論：絹云母是一種新型的焊條用材料。它可提高電弧穩(wěn)定性，減少飛濺，改善焊條的工藝性能，解決了焊條生產(chǎn)過程中經(jīng)常出現(xiàn)的焊條藥皮開裂問題，在酸性焊條中應用時，建議配比為3%-5%，能提高滑性和粘性，取代鈦白粉，降低了焊條成本。
